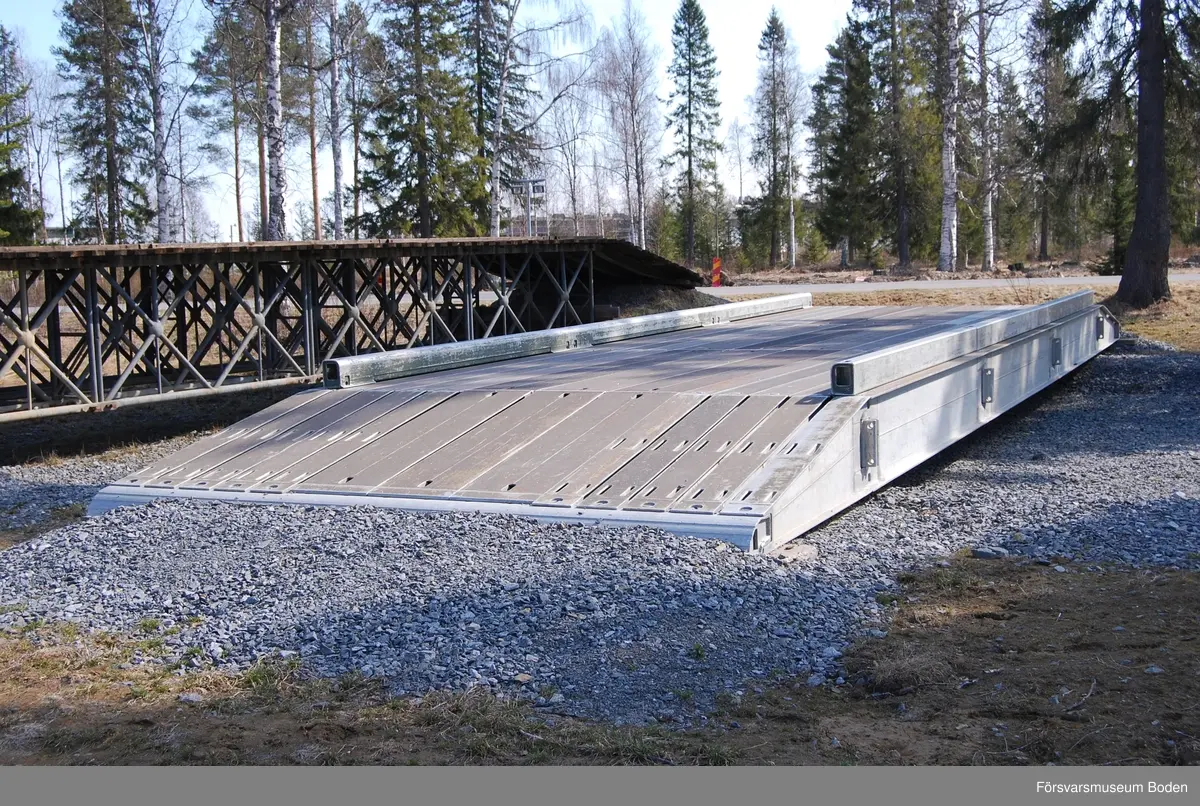

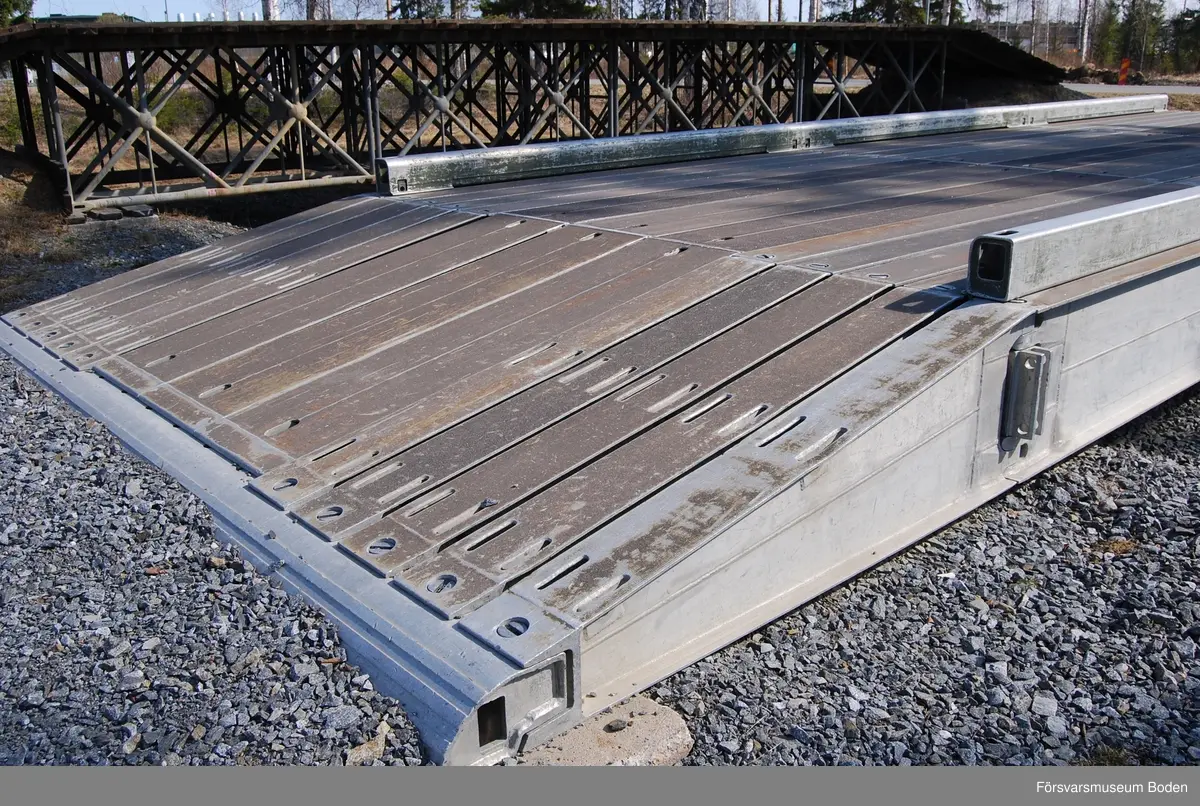

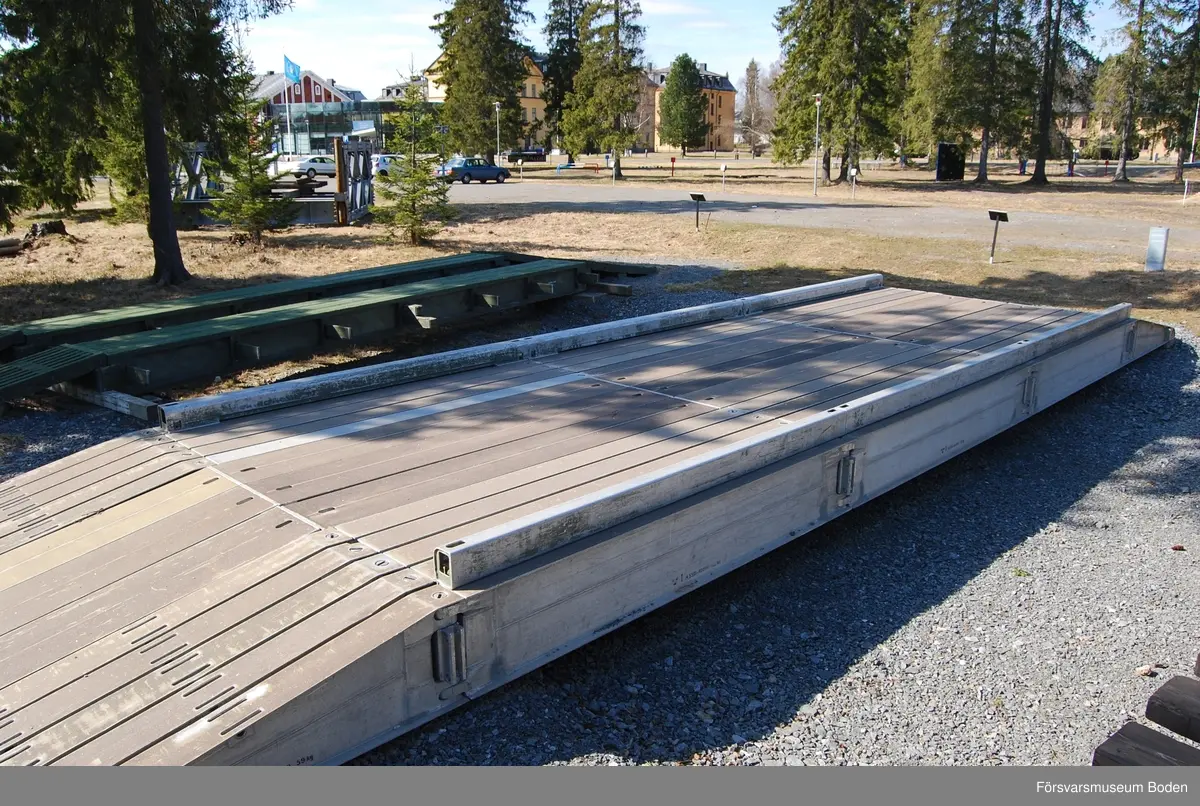

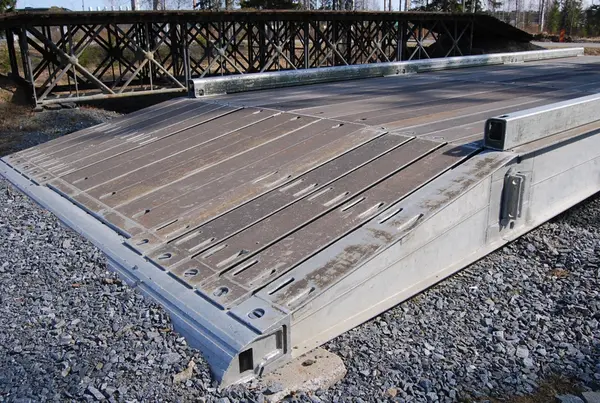

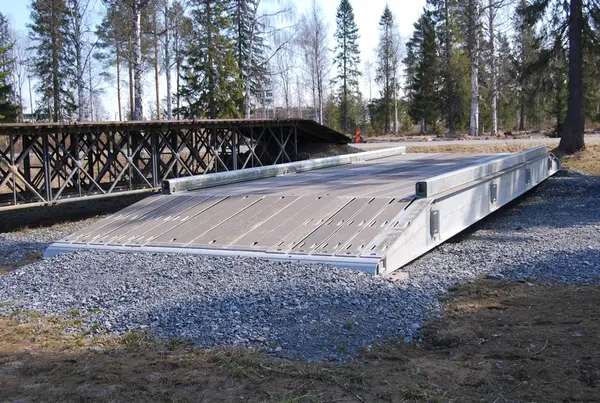

Krigsbro 4 av lättmetall ersatte balkbro 3 av trä samt 7 och 9 tons båtbro i slutet av 1960-talet.
Med bromaterielet kan fasta eller flytande broar och färjor för upp till 50 tons trafiklast byggas. Grundelementet är huvudbalken som väger 132 kg, och därmed är brons tyngsta element. Liksom övriga större element är den ihålig och flyter i vatten. Avgörande för brons bärighet är antalet huvudbalkar i bredd. En 15,2 meters bro med 6 balkar klarar 40 ton, medan 10 balkar klarar 50 ton. Körbanebredden är tre meter för en bro med 6 balkar, och fyra meter för en bro med 10 balkar.
Krigsbro 4 kan byggas och lanseras med handkraft. Fast bro byggs på ett lanseringsplan bestående av boggier och rullar, och lanseras ut med hjälp av lanseringsnos. Flytande bro och färja byggs som vid fast bro, men utan lanseringsnos. Som flytande stöd används ponton 3 som är speciellt framtagen för detta bromateriel.
