History
-
-

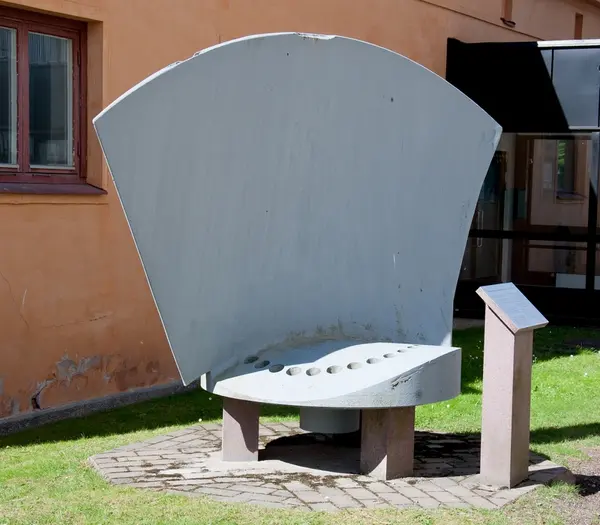

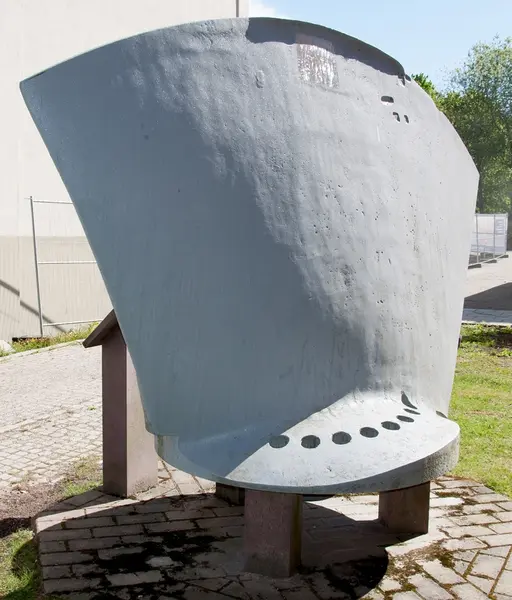

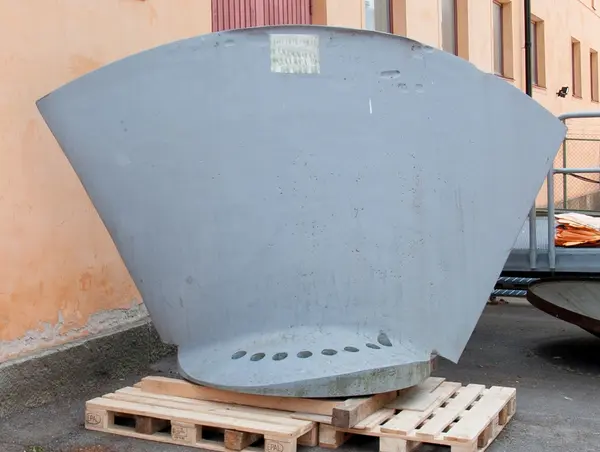

Skoveln är en av fyra som tillsammans utgjort en kaplan-turbin med en diameter av 5,8 m. Turbinen tillverkades av Karlstads Mekaniska Werkstad (KMW) i Kristinehamn i början på 1920-talet. Turbinen togs i drift i Lilla Edets vattenkraftverk i Göta älv den 19 december 1925. Turbinen hade en hastighet av 62,5 varv/min, gav 8,5 MW effekt med 6,5 meters fallhöjd.
Viktor Kaplan, professor vid Tekniska högskolan i Brünn (Brno) fick 1921 besök av Elov Englesson som var chefskonstruktör vid Karlstads Mekaniska Werkstad. Företaget hade redan 1913 inlett ett samarbete med Kaplan men första världskriget hade kommit emellan och resultatet stannade vid försöksturbiner med 700 mm löphjulsdiameter som KMW tillverkade. Kaplan menade att turbinen hade potential i flodkraftverk med stora flöden och låga fallhöjder men hade haft svårt att hitta finansiärer och tillverkare. KMW fick tack vare mötet mellan Kaplan och Englesson licens att tillverka världens första stora kaplanturbin för att installeras i Lilla Edets kraftstation. Englesson bidrog med konstruktionen av navet som skulle ställa skovlarnas vinkel vilket också kom att utnyttjas i KMW:s framgångar med ställbara fartygspropellrar. Vattenfall lade en beställning på turbinen till Lilla Edets kraftverk i början av 1922 och igångsättningen skedde den 19 december 1925. Den lyckade konstruktionen innebar att kaplanturbinen fick en stor spridning i hela världen.

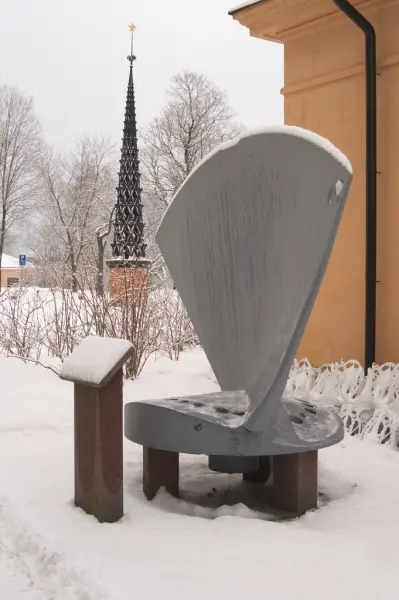

Turbinen var i kommersiell drift mellan 1925 och 1984. Den blev den ”första stora kaplanturbinen i världen”. Turbinen var unik för sin tid och uppmärksammades i fackpress världen över. Typen har sedermera blivit den dominerande vid vattenkraftverk med fallhöjder mellan 3 och 60 meter. Skoveln överlämnades till museet av Vattenfall i samband med ombyggnad och modernisering av Lilla Edets kraftstation 1984 för placering utanför "Elkraftmuseum" i Södra stallet vid Tekniska museet. Initiativtagare till att en av skovlarna bevarades och restaurerades var "vattenfallaren" Alfon Hagström. Ytterligare en skovel finns bevard vid Alfon Hagströms plats invid kraftstationen i Lilla Edet.
-
Ägande - 1928 — 1984
- Brukare Kungl. Vattenfallsstyrelsen
- Brukningsort Sverige Västra Götaland Lilla Edet Lilla Edet
-
Accession - September 15, 1987 (Beslut om inregistrering i museets samlingar 2017-06-02)
- Givare till museet Vattenfall
- Förmedlare Avdelningen för grundteknik och provning
- Förmedlare Gustafsson, Lars
-
Produktion - 1920 — 1925
- Tillverkare AB Karlstads Mekaniska Werkstad
- Tillverkningsort Sverige Värmland Kristinehamn Kristinehamn
-
Annat
- Övrig anknytning Hagström, Alfon
-
Classification
Placement
References
-
- Bilaga Ritning på montage för uppställning
- Litteraturreferenser Se vidare artikel i Dædalus: [Tekniska museets årsbok]. Årg. 58(1989/90), [Teknik och industrihistoria]. (1989). Stockholm: Tekniska museet
- Litteraturreferenser Skål för skoveln! Lennart Thörnquist, Vi i Vattenfall, Statens Vattenfallsverk, nr 7/87
