GONDUL (1894)

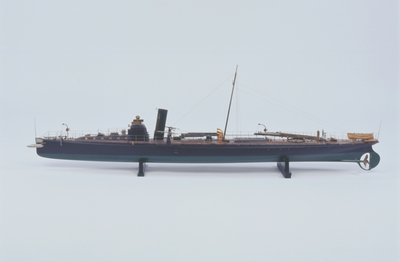

Fartygsmodell lamellbyggd. Fullständig däcksinredning, roder, metallpropeller, däckstub av metall med torped av järn, stävtub med torped av järn. 1 skorsten, oval. Riggad mast me... Expand text

1 st. sammanställningsritning å däfvert med spel för ombordtagning af minor och ankare å Minbåtarne Gondul och Gudur. Karlskrona Kongl. Skepps Varfvet i December 1893 H.Lilliehöök.... Expand text

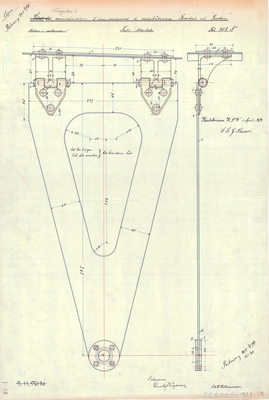

1 st. detaljritning på hängslen å minränna i minrummet å Minbåtarne Gondul och Gudur. Karlskrona Kongl. Skepps Varfvet i April 1894 C.E.G.Stuart. Kopia ritad på väv. Signerad C E G... Expand text

1 st. sammanställningsritning å Stäftub för 45 cm. sjelfgående minor till Minbåtarne Gondul och Gudur. Karlskrona Kongl. Skepps Varfvet den 9 Juli 1894. Utan underskrift. Kopia rit... Expand text

1 st. förslag till inredningsritning för 1:sta Klassens Minbåtar N:o 9 Gondul och N:o 11 Gudur, hvardera armerade med 2:ne mintuber för 38,1 cm. minor samt 2:ne tvåpipiga 25 mm. ku... Expand text

1 st. förslagsritning till 1:sta Klassens Minbåtarne N:o 9 Gondul och N:o 11 Gudur, hvardera armerade med 2 mintuber för 38,1 cm. minor, deraf en fast i stäfven och en rörlig på dä... Expand text

1 st. sammanställningsritning å 1:sta Klassens Minbåtarna N:o 9 Gondul och N:o 11 Gudur. Profil samt plan af öfra däck och trossdäck. April 1892. Utan underskrift. Kopia ritad på v... Expand text

1 st. sammnanställningsritning å plattform omkring styrtornet å Torpedbåten N:o 11 Gudur. Karlskrona Kongl. Flottans Varf i Februari 1898 C.E.G.Stuart. Lika till Torpedbåten N:o 9 ... Expand text

1 st. sammanställningsritning. Till hvardera af 1:sta Klass Minbåtarna N:o 9 Gondul och N:o 11 Gudur. Högtrycks-accumulator. Karlskrona. Kongl .Varfvet den 10 februari 1893 H.Lilli... Expand text
