Ritning

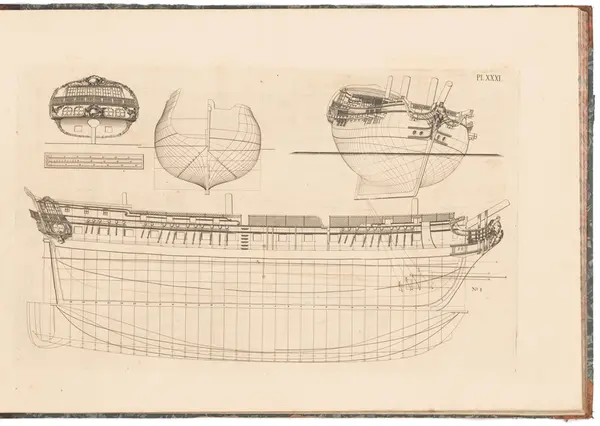

Kaparfregatt. Profil-, spant- och linjeritning, akterspegel samt trekvartsvy.

About the object

aboutKaparfregatt. Profil-, spant- och linjeritning, akterspegel samt trekvartsvy. Plansch XXXI, ritning nr 1 ur Fredrik Henrik af Chapmans planschverk Architectura Navalis Mercatoria (1768).
IdentifierArchitecturan XXXI
DesignationRitning
ConstructorChapman, Fredrik Henrik af
Type Design / Crafts

Specific subject termskaparfartyg kapare Fregatt
SubjectKaparfregatt. Profil-, spant- och linjeritning, akterspegel samt trekvartsvy.
DesignationRitning
Catalog levelEnstakaverk
Other information
Originalbeskrivning "Kapare-Fartyg, Fregatt (Ritn N:o1). Om på Ritningen N:o 1, Linien AB exprimerar det motstånd, som en Plan af lika Area med O Spantet skulle lida, om den fördes fram emot vattnet med en viss hastighet; så exprimerar AC det Direckta motståndet emot Skeppets Bog, då hastigheten suponeras vara den samma, som den omtalte Planens, och AD är då det verticala motståndet, hvaraf uppkommer EA, som är Medel-Directionen avf vattnets motstånd under Förde-vinds segling, då Skeppet supponeras vara nedsänkt til dess öfversta Vattulinia 2.2.

Men om Skeppet är så mycket nedtryckt, at Linien 1. är den öfversta Vattulinien, då är FG Medel-Directionen af vattnets motstånd.

Sammaledes är HI Medel-Directionen, som svarar emot Vattulinien 3. och KL Medel-Directionen, då Skeppet supponeras ej ligga djupare än til Linien 4.

M är Centrum Gravitatis af öfvra Vattulinien, och Linien MN är perpendiculair til den samma."

- Planschverket Architectura Navalis Mercatoria sammanställdes av skeppskonstruktören Fredrik Henrik af Chapman och gavs ut 1768. Verket innehåller 62 kopparstick med ritningar av fartyg och båtar: allt från örlogsfartyg till skutor och små fiskesumpar. Några av dem är konstruerade av Chapman själv, men många är fartyg eller båttyper han sett under sina resor eller i sin omgivning och funnit intressanta. 1775 utkom ”Tractat om Skeppsbyggeriet”, som innehåller kommentarer till de fartygs- och båtkonstruktioner som visas på planscherna.
- Produktion: 1768
- KonstruktörChapman, Fredrik Henrik af (1721 - 1808)
- Proveniens
  Samling: Chapman

Hello,
Do you know what ship Plate XXXI from Chapman represents? I am building a model ship from Euromodel which is based off this plan, but Euromodel refers to the ship as the French ship Le Renommee, which I think is incorrect:
http://www.euromodel-ship.com/eng/la-renommee.html#.V7z-02VV9lk

Some speculate the ship is a Swedish ship named "Jupiter" - Wolfram zu Mondfeld's "Historic Ship Models" has this ship's stern shown on page 108 and labels it the Swedish privateer Jupiter from 1760.
Since I couldn't find any information on a Swedish ship named Jupiter, I thought I would write you to see if you had any ideas which ship this plate represents. Thank you so much in advance, and best wishes.

Michael Pawluk, August 24, 2016
Unfortunately I have no information that will help you. Chapman himself did not give the privateer a name (which he did for several other ships in the Architectura). I have looked for information about a Swedish ship from 1760 called Jupiter, but have not found anything. There are several ships called Jupiter, but none from the correct year. I am sorry not to have been of any help.

Malin Joakimson, August 26, 2016
Thank you!

Michael Pawluk, August 27, 2016
