Ritning

About the object

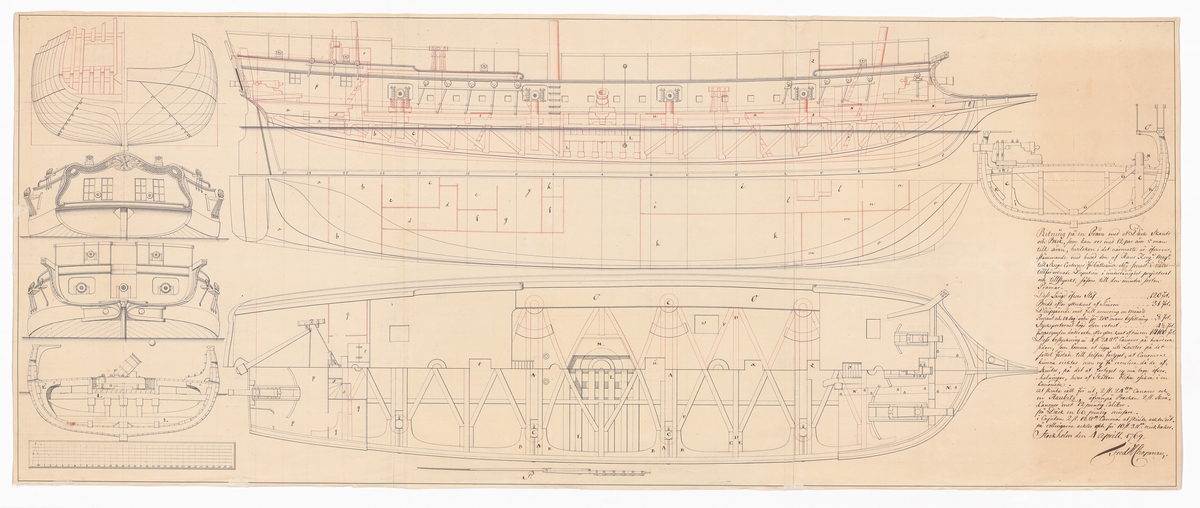

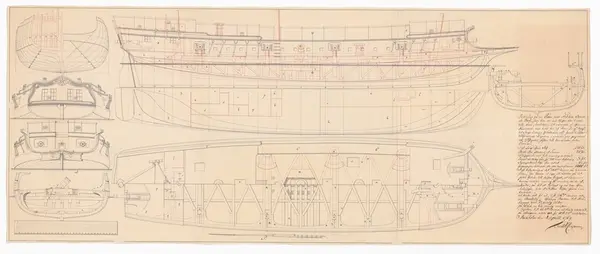

• about Skottpråm. Profil, plan, genomskärning, spantruta, skrovlinjer, för- och aktervy samt sektioner. Tusch på papper.
• Identifier OR 261
• Designation Ritning
• Constructor Chapman, Fredrik Henrik af
• Tillverkningsort Sverige Stockholm Stockholm
• Type Design / Crafts

• Specific subject terms skottpråm Örlogsfartyg
• Subject Skottpråm. Profil, plan, genomskärning, spantruta, skrovlinjer, för- och aktervy samt sektioner.
• Designation Ritning
• Catalog level Enstakaverk
• Other information

  Fartygstyp: skottpråm

  Längd (fot): 120

  Bredd (fot): 31

  Djupgående (fot): 8

  Bestyckning: 10 st 24-pundiga kanoner, 4 st 12-pundiga skråkanoner, 1 st haubits, 1 st 60-pundig mörsare, 10 st 3-pundiga nickhakar

  Konstruktör: Chapman, Fredrik Henrik af

  Påskrift: "Ritning på en pråm med et däck, skants och back, som kan ros med 12 åror 5 man till åran, hvilcken i det närmaste är öfverens, stämmande med hwad den af Hans Kong:e May:t till skieps certernes förbättrande etc senast i nåder tillförordnade deputation i underdånighet projecterat och tillstyrkt, såsom till den mindre sorten pråmar. Längd öfwer stäf: 120 fot. Bredd efter yttrekant af timren: 31 fot. Diupgående med full armering en månads proviant och 14 dag: vatn för 200 mans besättning: 8 fot. Styckeportarnes högd öfver vatnet: 4 1/2 fot. Krops-rymden under vatn, efter yttre kant af timren: 14 100 fot. Dess bestyckning är 4 st 24 pundige canoner på hvardera sidan, som komma att ligga uti laveter på det sättet fästade till sielfva fartyget, at canonerne kunna ricktas men ey få reculera då de af afskiutas, på det at fartyget ey må taga öfverhalningar, hvar af skåtten bli osäkra i en canonade. At skiuta rät för ut, 2 st 24 pundige canoner och en haubitz, åfvanpå backen 2 st skrå-canoner med 12 pundig caliber. På däck en 60 pundig mörsare. I cajutan 2 st 12 pundige canoner at skiuta ackter ut. På rellingarne ackter och för 10 st 3 pundige nickhakor. Stockholm den 4 aprill 1769. Fred. H Chapman"
