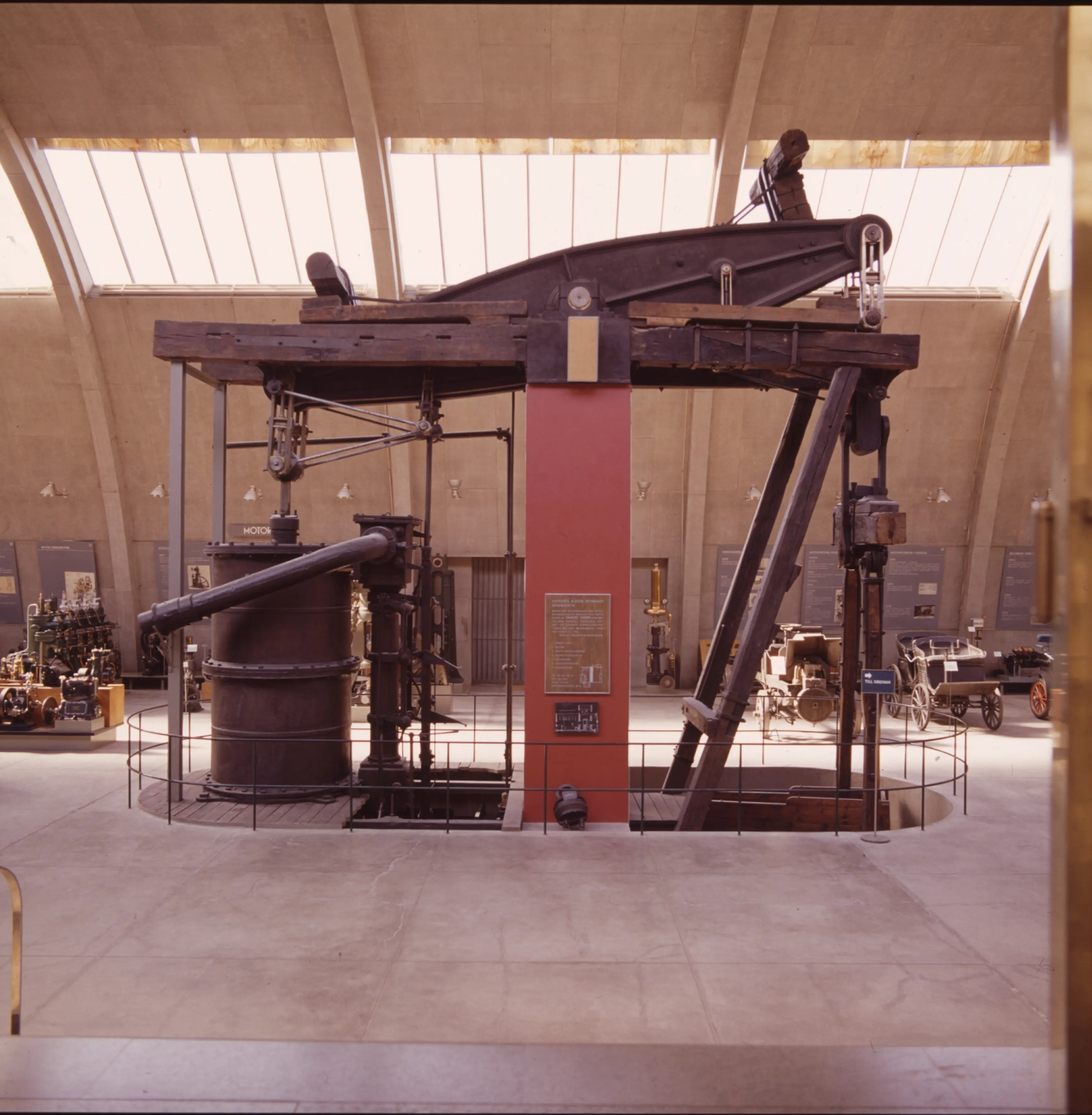

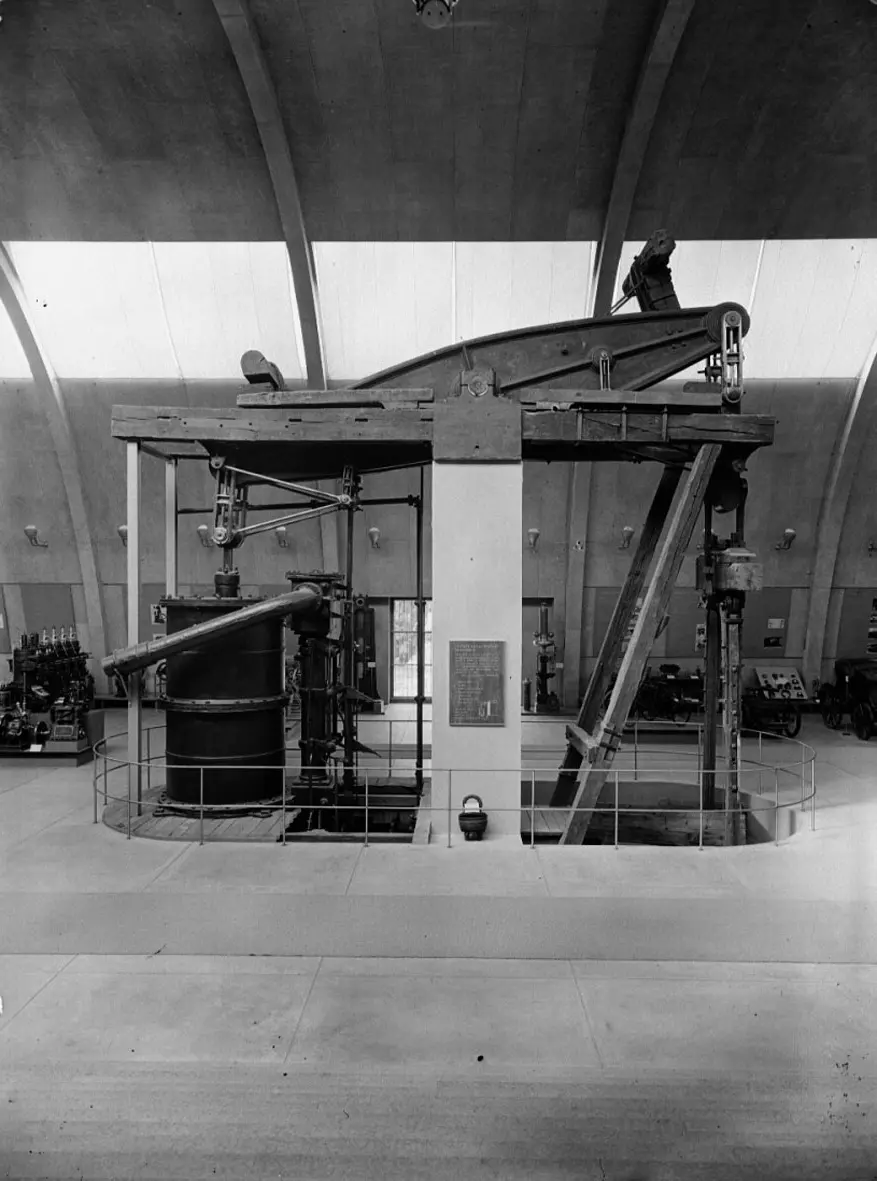

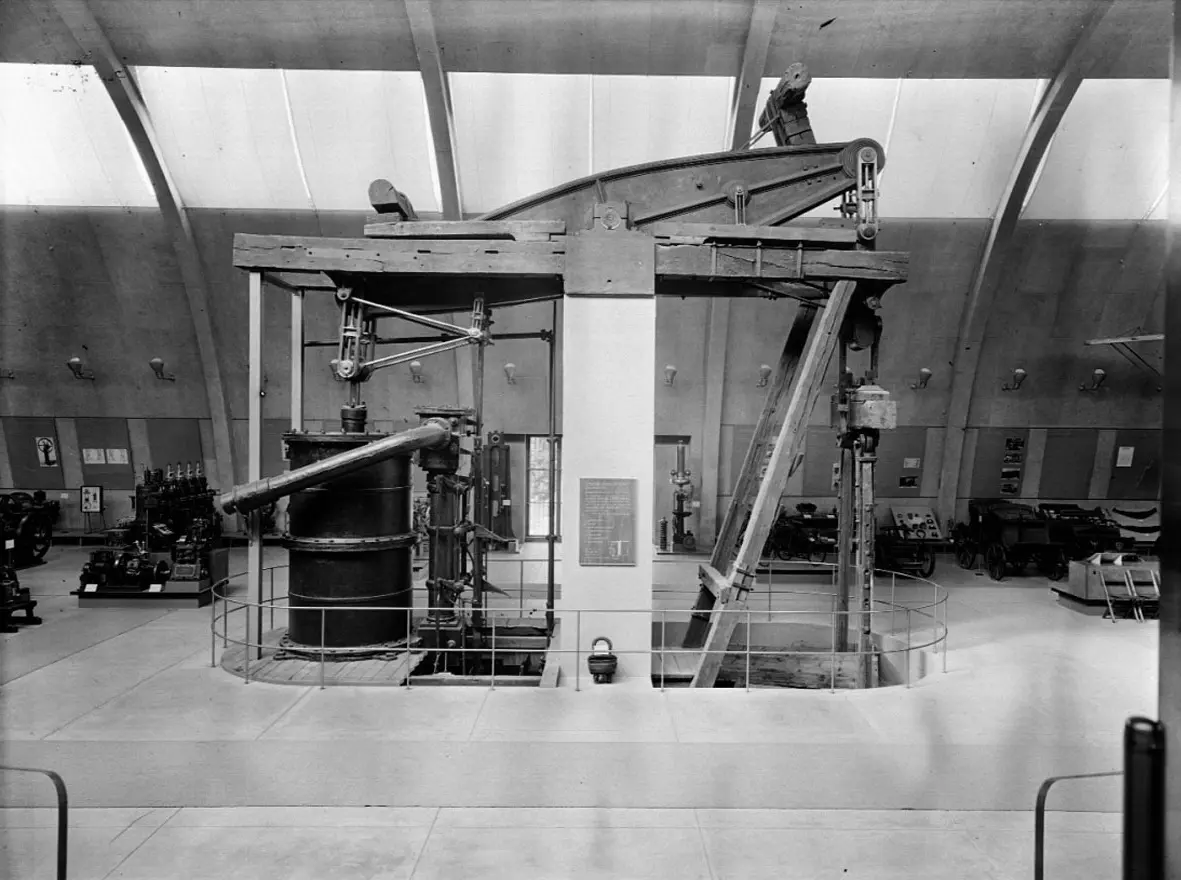

Denna balansångmaskin användes vid Höganäs stenkolsgruva från 1832 till 1909 för vattenpumpning. Maskinen, som är konstruerad efter skotten James Watts principer, byggdes på Kungsholmen i Stockholm av den inflyttade engelsmannen Samuel Owen.
Den är en av två som byggdes vid Samuel Owens verkstad på Kungsholmen Stockholm för Höganäs Billesholm AB och sattes upp vid Ryds gamla schakt i Höganäs stenkolsgruvor år 1832. Ångmaskinen är enkelverkande, ångan verkar endast på ena sidan av kolven, men dess parallellogrammekanismer visar att den är förberedd för att byggas om till dubbelverkande funktion. Maskinen uppges vara levererad för 150 hk (110 kW) men effekten motsvarande snarare 86 hk (63 kW). Pumpen hade en lyfthöjd på 73 meter och kapaciteten 5,3 m3 vid 12 slag/minut. Balansångmaskinen var i drift fram till 1904 då den ersattes av elektriska pumpar. Den stod sedan kvar till 1932 då den skänktes till museet och blev det första utställda föremålet i museets byggnad 1937. Maskinens cylinder är gjuten i två stycken, eftersom gjuteriet inte kunde göra en så hög gjutform. Styckena skarvades sedan ihop. Cylinderns diameter är 1,625 m vilket gör att kolven har arean 2,1 m2, slaglängden är 2,45 m. Ångtrycket var inte särskilt högt, bara 1,3 bar (0,3 atmosfärers övertryck). Balansen väger ungefär 10 ton och maskinen gjorde 12 fram- och återgående kolvslag per minut. För att visa maskinen i rörelse monterades på museet en eldriven mekanism som senare (1996) också kompletterats med hydraulik. Detta göra att besökare kan uppleva en tidig ångmaskin i rörelse genom att den ingår i museets Handling collection.
-
Användning - 1832 — 1932
- Brukare Höganäs Stenkolsgruvor, Ryds gamla schakt
-
Accession - November, 1935
- Givare till museet Höganäs-Billesholms AB
-
