Ritning

About the object

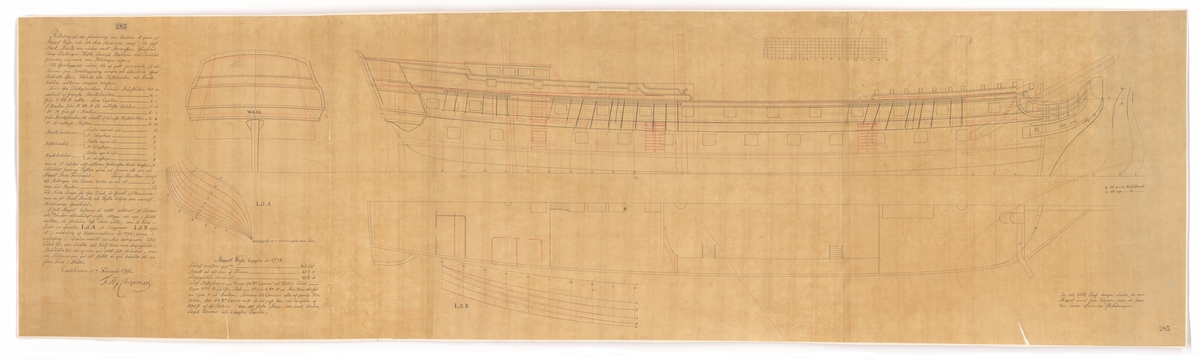

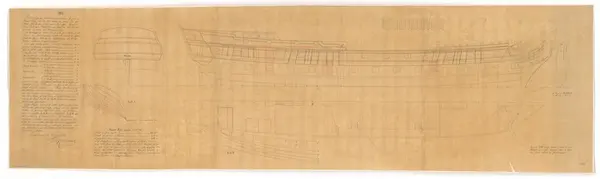

• about Linjeskeppet WASA. Ombyggnadsritning med profil, tvärsektion, spant och plan. Tusch på papper.
• Identifier OR 2731:3
• Designation Ritning
• Constructor Chapman, Fredrik Henrik af
• Type Design / Crafts

• Specific subject terms Örlogsfartyg Linjeskepp Skeppsbyggeri
• Subject Ombyggnadsritning till 60-kanonersskeppet WASA: profil, tvärsektion, spant och plan.
• Avbildad namn WASA (1778)
• Designation Ritning
• Catalog level Enstakaverk
• Other information

  Fartygstyp: 60 kanoners linjeskepp

  Längd (fot): 162

  Bredd (fot): 45,6

  Djupgående (fot): 19'6''

  Bestyckning: 60 kanoner

  Konstruktör: Chapman, Fredrik Henrik af

  Anmärkning huvudpost: Med förändringar och tackelritning

  Se även ÖH 1297 och ÖH 2732.

  Påskrift: "Ritning på den förändring som kommer att göras på Skeppet Wasa, när det skall Repareras, rum, en fast Back, Skantz som räcker emot Stormasten, Gångbord längs Rellingen, Hytta åfwanpå Skantzen med Sundäck framom, med mera som Ritningen wisar. All öfwerbyggnad ackter, blir af godt furu wircke, så wäl Timren som Bordläggning innom och utombords öfwer Råhults Listen; likaledes alla Hyttebalckar, och Skantz-balckar ackterom mezans masten. (...) De Röda Linier för öfra Däck, är öfwerk: af Planckorne; men de för Back, Skantz och Hytta betyder som wanligt Balckarnes öfwerkant. I fall Skeppet befinnes så ruttit ackterut, at Timmer och Planckor nödwändigt måste uttagas och nya i stället insättas, då förändras dess Form ackter, som de Röda Lineor på Spanten Lit:A och Diagonaler Lit:B wisar, at (i anledning af Experimenterne år 1794) winna i wälsegling. Deplacementet minskas därigenom 250 Cubik Fot, som ärsättes med Half Tums mera diupgående; Stabiliteten blir därigenom på intet sätt förändrad; men om Förtimringen på det stället är god, behåller det sin förra Form i Båtn. Carls Crona d:7 Novemb: 1796. F H af Chapman. De med blekt Touss dragne Linier, är som Skeppet warit från början, men de swartare Linier utmärker förändringen."

• Materials Papper
• Techniques Tusch
