Ångmaskin, modell

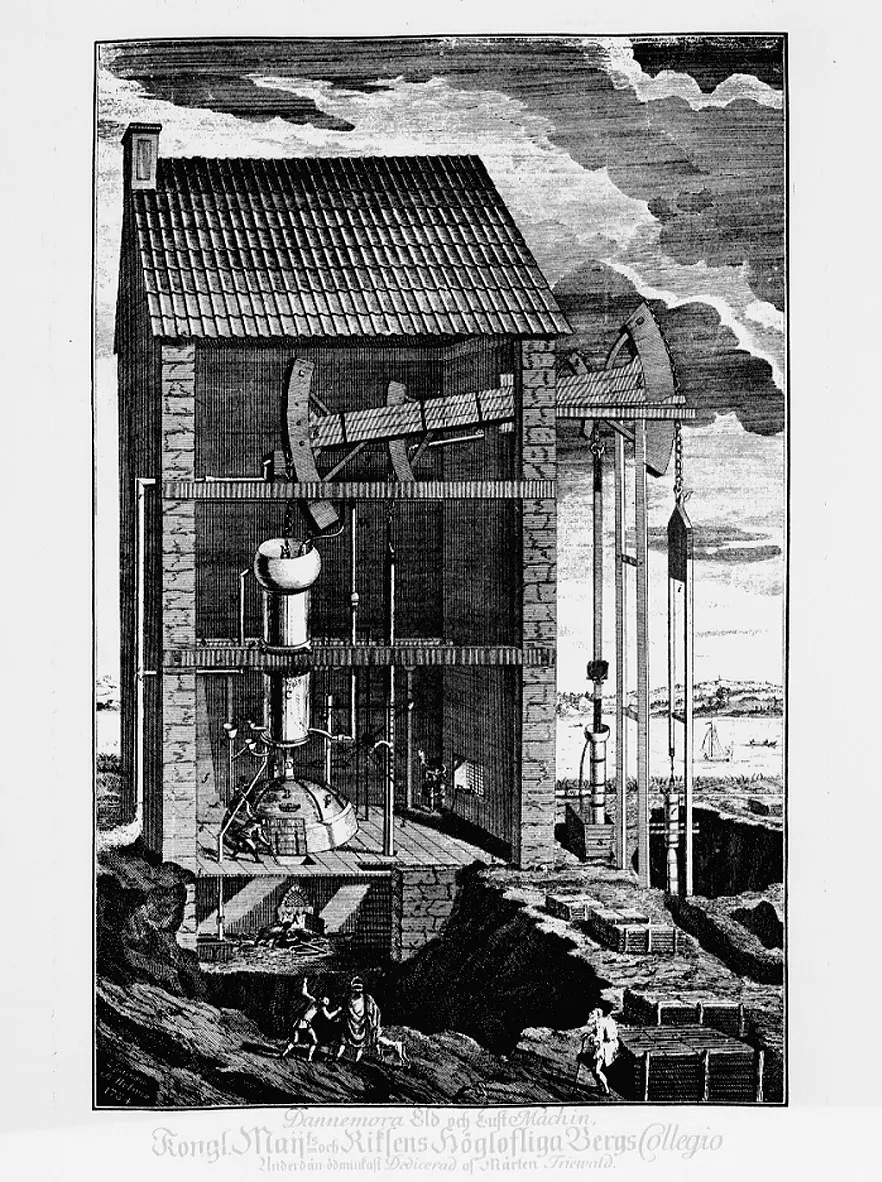

Förebilden uppfördes under åren 1726 - 1728 av Mårten Triewald (f. 1691 d. 1747) för länshållning av Norra Silfbergsgruvan vid Dannemora järngruva, Uppland. Idag finns bara stenhuset kvar. Originalet skulle länspumpa Silverbergsgruvan från inträngande grundvatten och ersätta både ett otillräckligt pumpverk som drevs via en stånggång från 1,5 km avlägset vattenfall och ett alternativt pumpverk som drevs av ett system av hästvandringar.

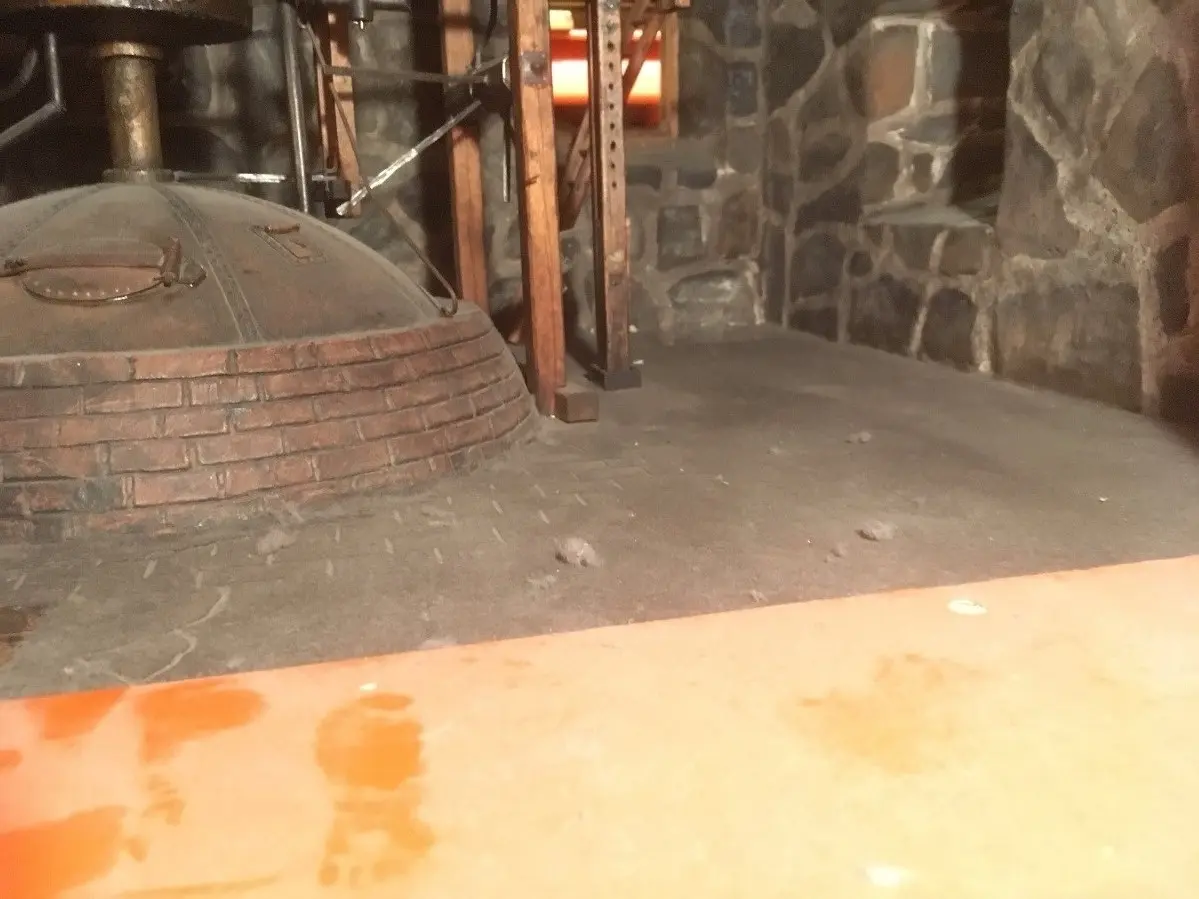

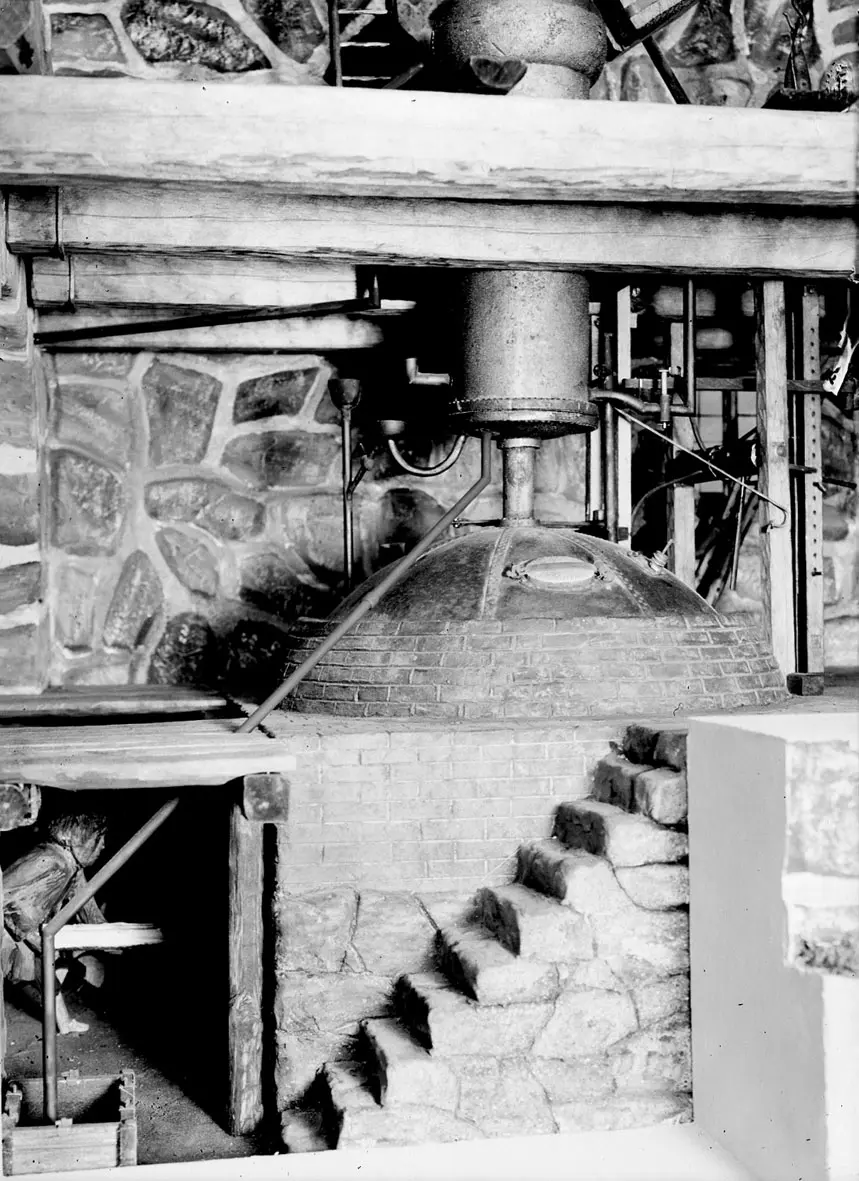

Maskinen var en s.k. atmosfärisk ångmaskin som uppfanns av Thomas Newcomen och fungerade så att ånga, som kokade av från vattnet i pannan, steg upp i cylindern via en ventil. Pumpstängerna utanför husväggen var tunga nog att dra upp kolven i cylindern. Utrymmet under kolven fylldes då med ånga. Först kondenserades ånga mot cylinderväggen. Efter ett par sekunder var denna emellertid så varm, att kondensationen i stort sett upphörde. I detta läge stängdes ångventilen, och kallt vatten sprutades in i cylindern. Ångan därinne kondenserades då snabbt, och ett vacuum bildades under kolven. Trycket där kom att understiga atmosfärtrycket, varför detta, som även påverkade kolvens ovansida, nu förmådde pressa ned kolven. Maskinen gjorde då ett arbetsslag. Då lyftes pumpstängerna och en volym vatten pumpades upp ur gruvan. I detta läge stoppades vattensprutningen, och ångventilen öppnade igen. Maskinen hade en cylinderdiameter (kolvdiameter) av 893 mm och arbetade med en slaglängd av ca. 1,8 m. Den gjorde 12 á 14 slag per minut och uppfordrade ca. 58.000 liter/timme.

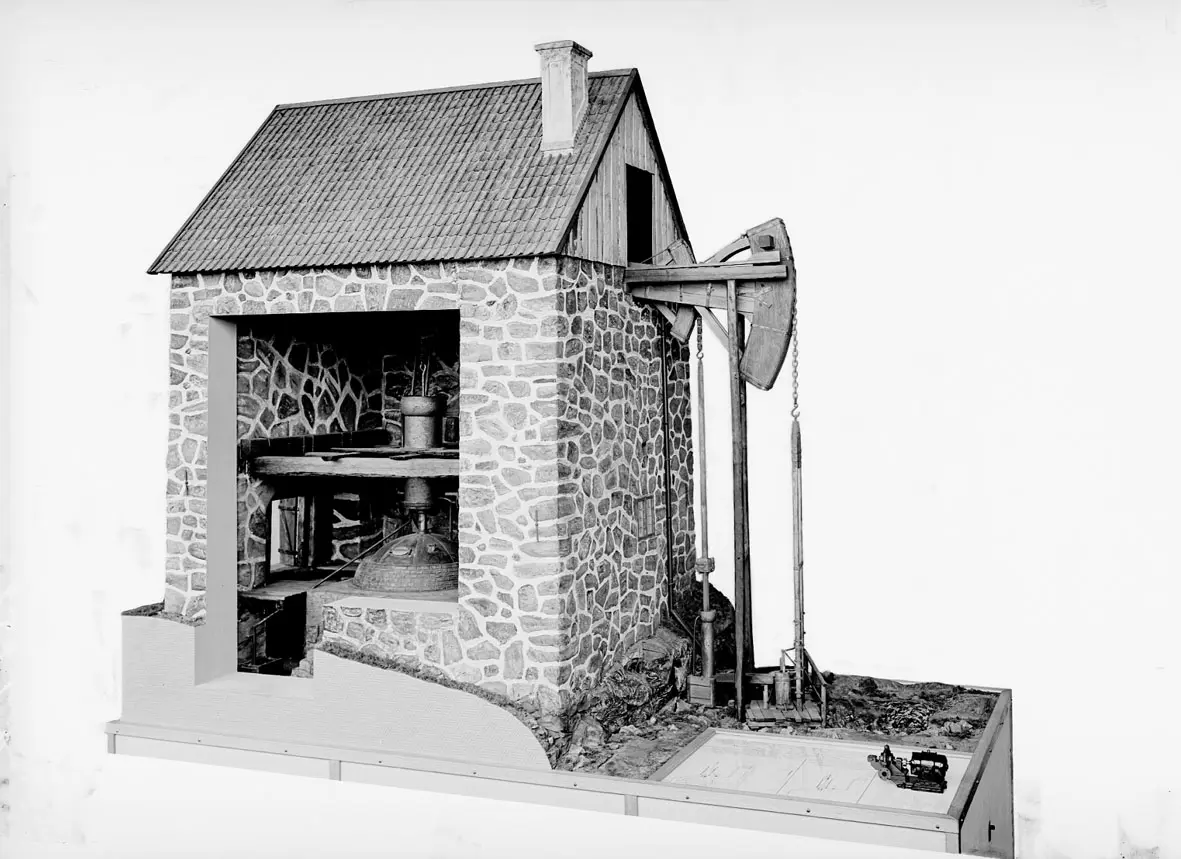

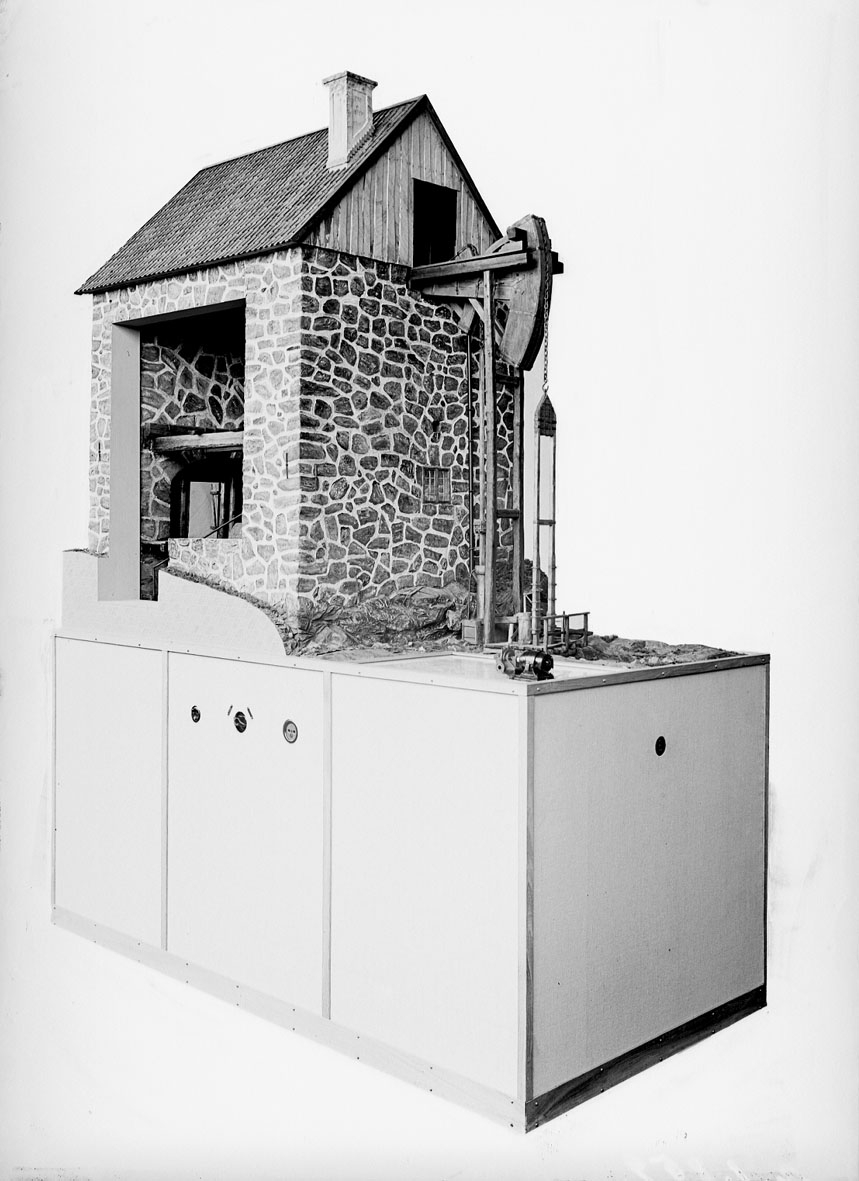

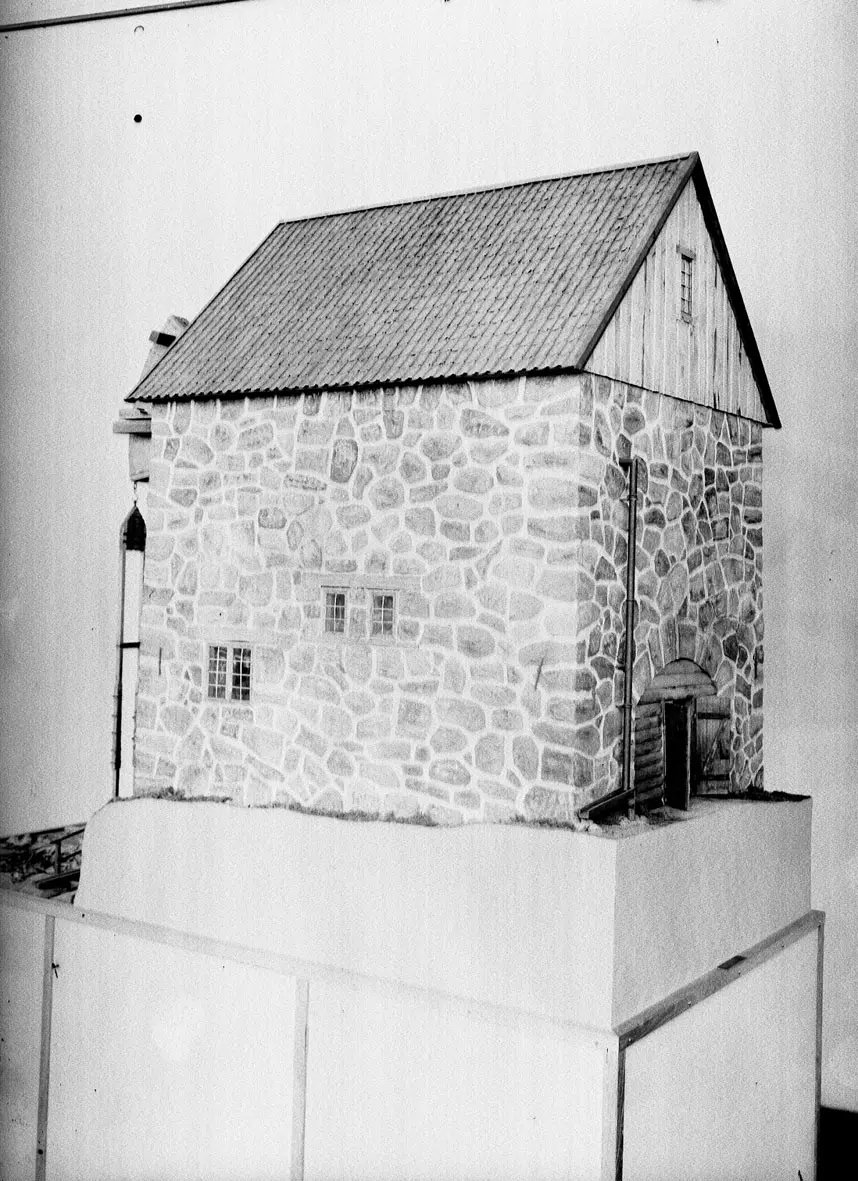

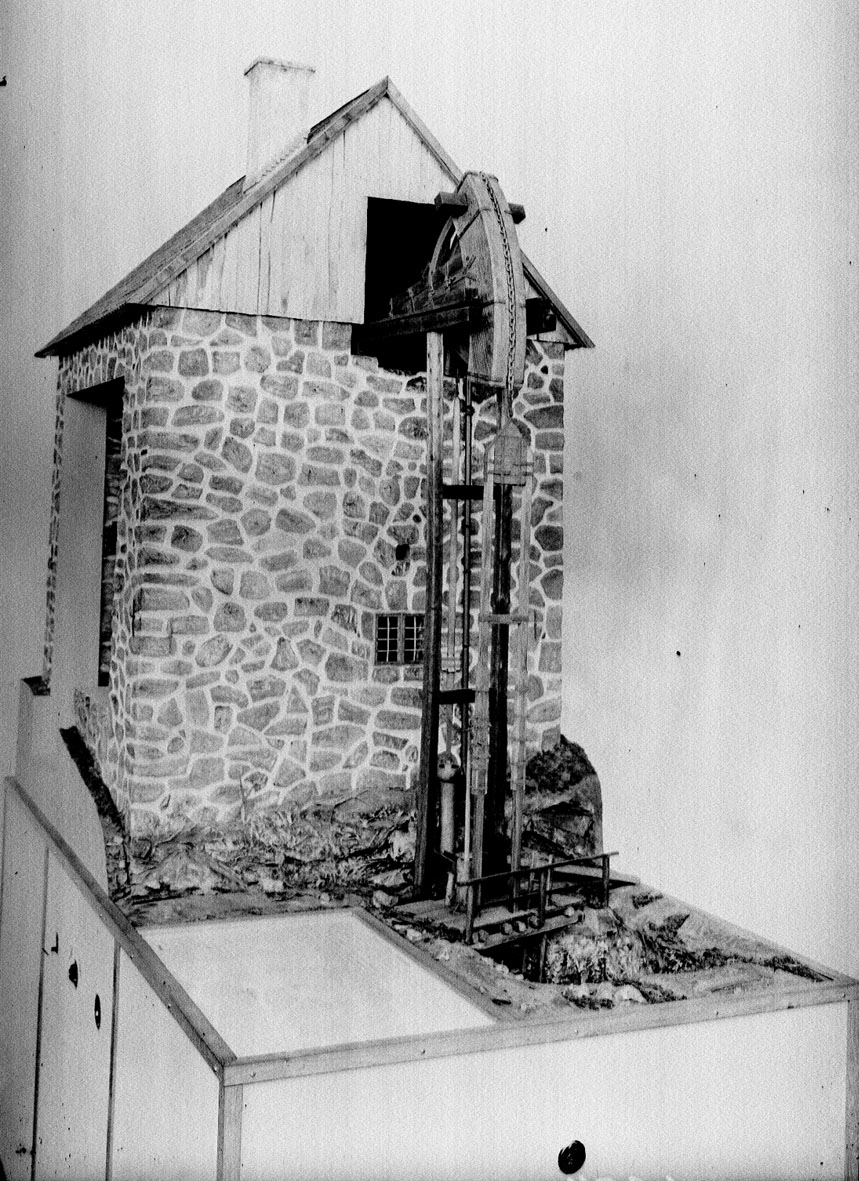

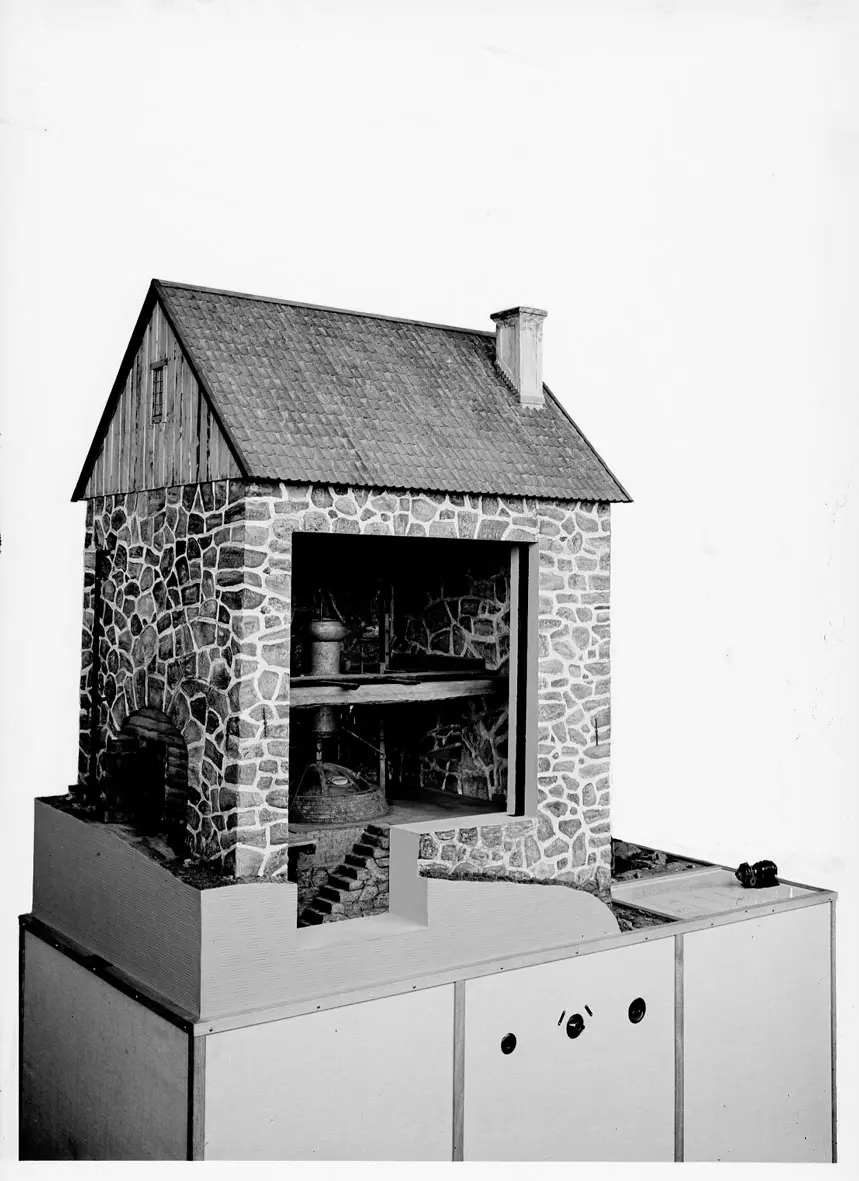

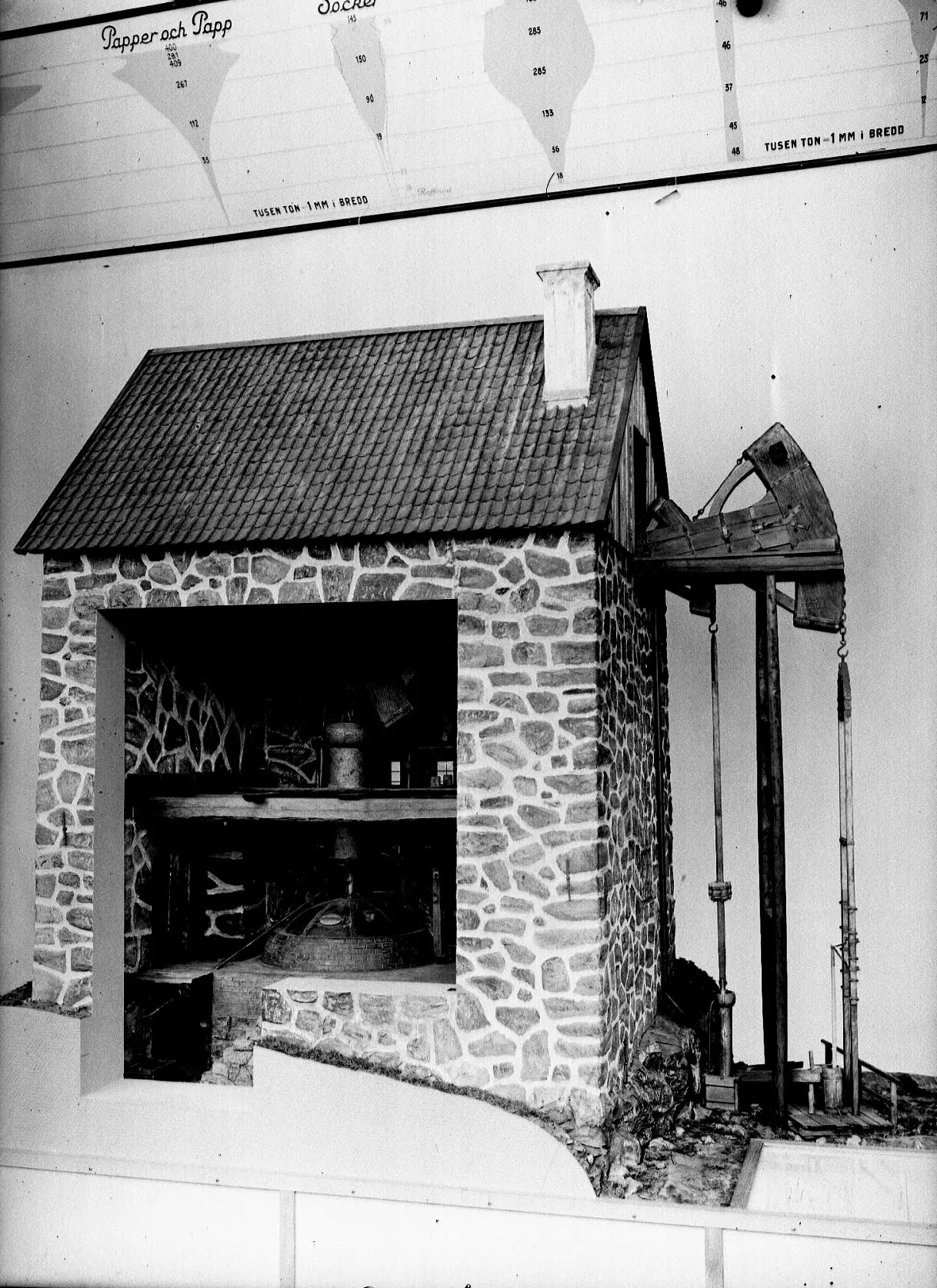

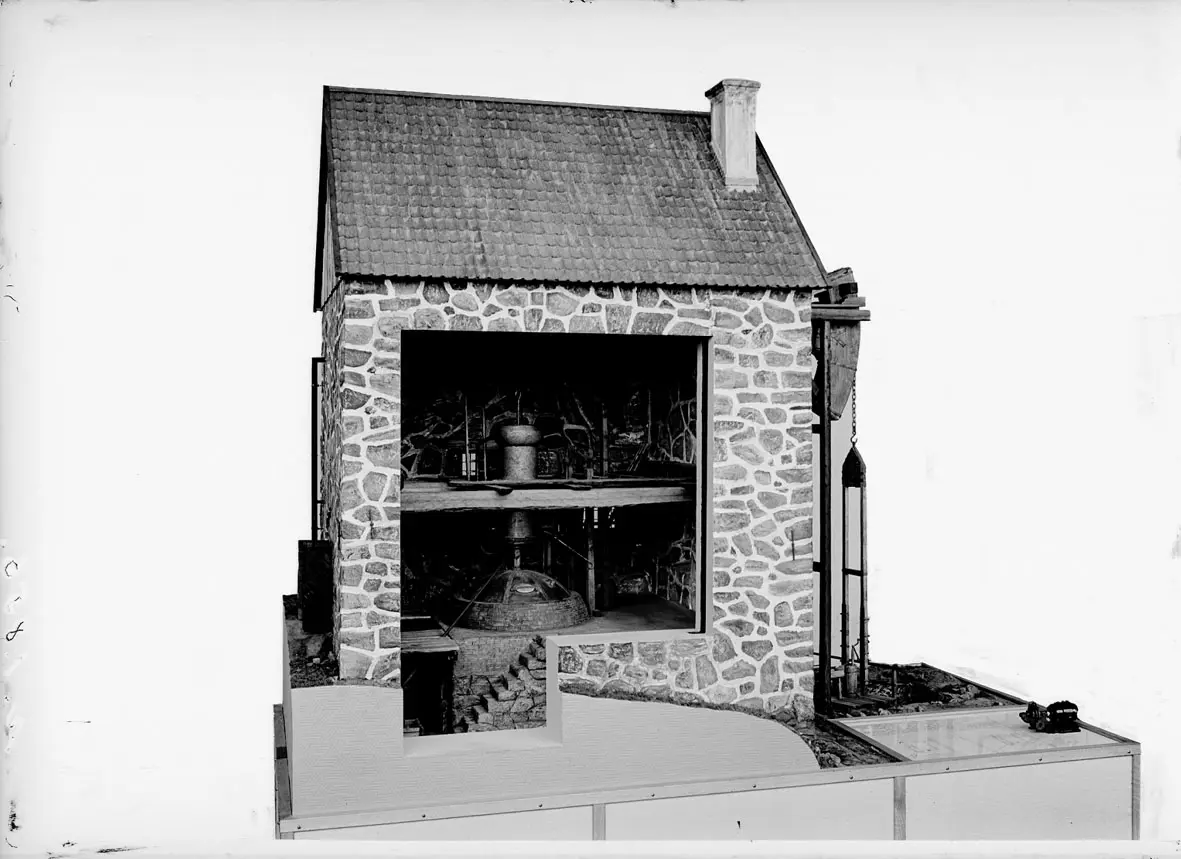

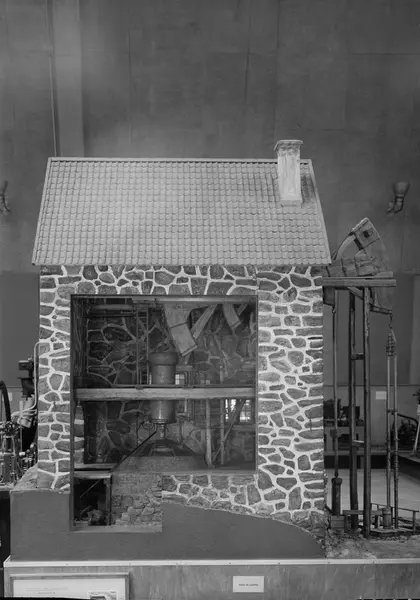

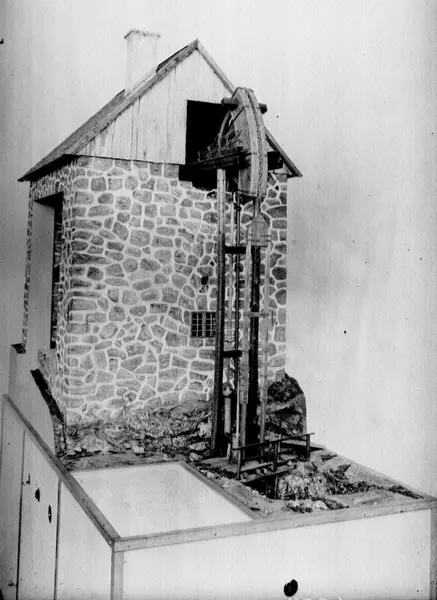

Den rörliga modellen har länge visats i museets utställningar för att demonstrera pumpen i Dannemora. Det kommer den att kunna göra i fortsättningen också genom att den ingår i museets Handling collection.

Produktion - 1931

Accession - June, 1931

Produktion
